精確的坐標系確立是五軸聯動機床實現高精度加工的基礎，也是發揮設備最大性能的關鍵所在。
在五軸聯動加工領域，機床坐標系的準確建立直接關系到加工精度和設備效能。一個精準的坐標系不僅能夠保證加工質量，更能有效避免碰撞事故，提升加工效率。接下來華亞數控小編就來聊一聊五軸聯動機床坐標系的確定方法。
1、坐標系確立的基石：右手笛卡爾法則

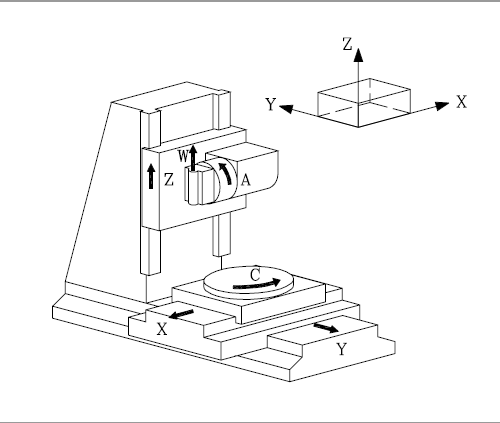

五軸機床坐標系遵循ISO 841標準，采用三維右手笛卡爾直角坐標系：
直線軸定義：伸出右手拇指、食指、中指并保持90度垂直，拇指指向X軸正方向（水平向右），食指指向Y軸正方向（垂直向前），中指指向Z軸正方向（垂直向上）。在臥式機床中，Z軸通常平行于主軸方向；立式機床中，Z軸則垂直于工作臺。
旋轉軸定義：圍繞X、Y、Z軸的旋轉運動分別定義為A、B、C軸，遵循右手螺旋法則。例如，當大拇指指向X軸正方向時，其余四指的旋轉方向即為A軸正方向。
2、坐標系確立的核心原則：工件靜止假設
五軸機床采用"工件靜止、刀具運動"的編程邏輯，通過逆向推導刀具路徑實現加工。例如，在加工葉片曲面時，程序會控制刀具沿預設軌跡運動，而非讓工件旋轉。這一原則確保了坐標系設定的統一性，使編程人員無需考慮實際機床運動形式。
3、坐標系確立的實踐路徑：三步定位法
基準軸定位：以機床主軸為基準確定Z軸方向，通過水平儀校準主軸與工作臺的垂直度，誤差需控制在±0.01mm以內。例如，在搖籃式五軸機床中，B軸（工作臺旋轉軸）的零點定位需通過激光干涉儀進行精度校驗。
旋轉軸校準：采用"雙點定位法"確定旋轉軸中心。以A/C雙擺頭機床為例，先在主軸端安裝標準芯棒，通過千分表測量芯棒旋轉時的徑向跳動，調整擺頭角度直至誤差≤0.005mm；再通過觸碰式測頭采集擺頭極限位置數據，計算旋轉中心坐標。
工件坐標系設定：將加工原點設定在旋轉工作臺軸線上，X/Y坐標由轉臺中心確定，Z坐標則以工件上表面為基準。例如，在加工航空發動機葉片時，需先測量葉片榫頭位置，通過CAM軟件生成包含旋轉軸補償?shù)牡堵肺募?/span>
4、坐標系確立的精度保障：誤差補償技術
五軸機床通過RTCP（刀具中心點控制）功能實現動態誤差補償。當旋轉軸運動時，系統自動計算刀具中心點位置偏差，并調整直線軸位移進行補償。例如，在加工復雜曲面時，RTCP功能可確保刀具始終沿理論軌跡運動，避免過切或欠切現象。
五軸聯動機床的坐標系設定，是機械精度、電氣控制與軟件算法的深度融合。從右手笛卡爾法則的坐標定義，到工件靜止假設的編程邏輯，再到三步定位法的實踐規范，每一步都凝聚著高端制造的精密智慧。掌握這些核心原理，不僅能幫助企業提升加工精度，更能在航空、能源等戰略領域占據技術制高點。
